VAN BI INOX ARV-100BW-3PC ARITA

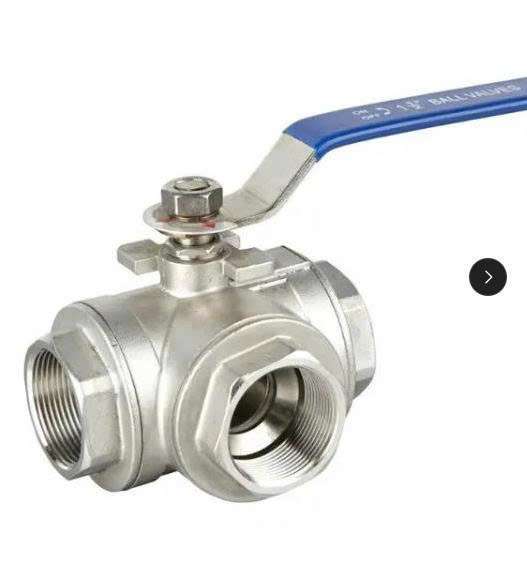

Van bi inox 3 ngã là thiết bị công nghiệp dùng để chia dòng, trộn hoặc đổi hướng dòng chảy. Van được làm từ Inox 304/316 với các dạng lỗ bi chữ L (đổi hướng) hoặc chữ T (chia/trộn dòng), vận hành bằng tay gạt hoặc bộ điều khiển điện/khí nén, rất lý tưởng cho hệ thống chịu nhiệt và áp lực cao.
Trong các ứng dụng thực tế, van này thường có cấu tạo dạng bi xoay (ball valve), thân bằng inox 304 hoặc inox 316, và được điều khiển bằng tay gạt hoặc bộ điều khiển tự động. Nhờ đó, van bi 3 ngã đáp ứng được các yêu cầu cao về độ bền, khả năng chống ăn mòn và sự linh hoạt trong điều tiết hệ thống.
MÔ TẢ Van Bi ARITA /CHINA 3 THÂN INOX 316

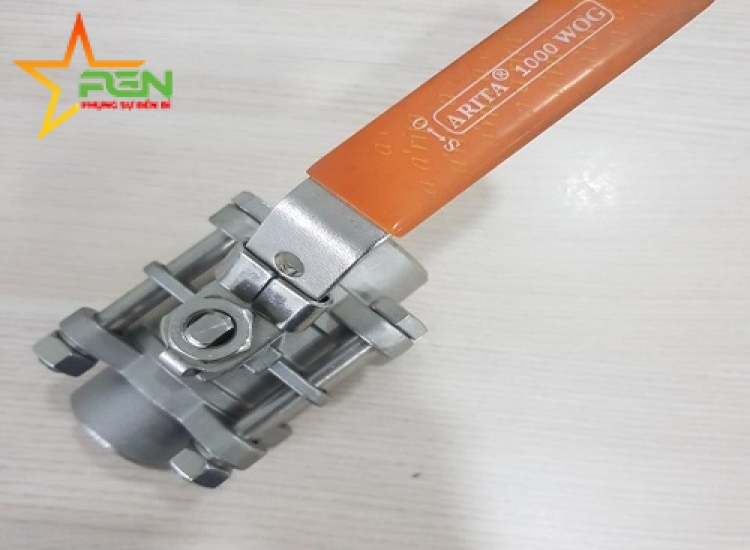

Van Bi INOX 316, 3PC Nối Ren, kết nối Hàn ARITA MALAYSIA
- Thân: SS316
- Thân: Thép không gỉ, có PAD và không có PAD
- SEAT: PTFE hoặc R-PTFE
- Kết nối: Ren,Hàn ( Buttweld)
- Áp lực làm việc: 1000 PSI
- Xuất xứ: China/MALAYSIA
Kích thước: 1/2"-4"
- Model: ARV-100BW-3PC

♦ Cấu tạo
Van 3 ngã có cấu tạo gồm 5 bộ phận chính, được thiết kế để điều hướng dòng chảy giữa ba cửa kết nối. Tùy vào ứng dụng, van có thể ở dạng chữ L (3 chiều rẽ) hoặc chữ T (3 chiều chia đều), phổ biến nhất hiện nay là van bi 3 ngã inox.
cấu tạo Van 3 ngã inox
1. Thân van (Body)
Là bộ khung chính bao quanh toàn bộ các chi tiết bên trong.
Thường được đúc từ inox 304 hoặc inox 316, đảm bảo độ bền, khả năng chống ăn mòn.
Có 3 cửa kết nối: thường được ký hiệu là A – B – C, bố trí hình chữ T hoặc chữ L tùy theo chức năng.
2. Bi van (Ball)
Là một quả cầu rỗng hoặc khoét rãnh chữ T/L ở giữa, đóng vai trò điều hướng dòng chảy.
Bi được gắn cố định vào trục và có thể xoay 90° hoặc 180° tùy loại.
Khi xoay, rãnh bên trong bi sẽ mở dòng từ một cửa sang hai cửa còn lại hoặc chặn dòng tùy vị trí.
3. Trục van (Stem)
Nối giữa bi van và tay gạt (hoặc bộ điều khiển).
Thường làm bằng inox hoặc thép không gỉ, có gioăng làm kín quanh trục để chống rò rỉ.
4. Tay gạt hoặc bộ điều khiển
Nếu là van gạt tay: vận hành đơn giản bằng cách xoay 90°.
Nếu là van ba ngã điều khiển tự động: có thể lắp bộ điều khiển khí nén hoặc điện ở đầu trục để đóng/mở theo tín hiệu.
5. Gioăng làm kín
Thường làm bằng Teflon (PTFE), EPDM hoặc Viton, đặt ở các vị trí giữa bi – thân và quanh trục.
Có tác dụng giữ kín, không cho lưu chất rò rỉ ra ngoài dù làm việc ở áp lực cao.
6.Các loại van bi inox 3 ngã phổ biến:
Theo kiểu kết nối: Nối ren, mặt bích, kết nối hàn.
Theo vật liệu: Inox 304 (chống gỉ tốt) và Inox 316 (chống ăn mòn cao, dùng cho hóa chất/thực phẩm).
Theo lỗ bi: Dạng chữ L (L port) và dạng chữ T (T port)
7.Van được sử dụng rộng rãi bởi vì:
-Chia hoặc trộn dòng linh hoạt giữa ba nhánh đường ống.
-Tiết kiệm không gian nhờ tích hợp nhiều chức năng trong một van.
-Đóng/mở nhanh, vận hành đơn giản với tay gạt 90°.
-Dễ tự động hóa bằng bộ điều khiển khí nén hoặc điện.
-Chất liệu inox bền bỉ, chống ăn mòn, phù hợp nhiều môi trường: nước, khí, hóa chất.
-Đa dạng kết nối: ren, bích, hàn – dễ tích hợp vào hệ thống sẵn có.
8.Ưu điểm của van 3 ngã inox
Van 3 ngã inox không chỉ mang lại sự linh hoạt trong điều khiển dòng chảy mà còn thể hiện ưu thế vượt trội về cấu tạo, vật liệu và khả năng tích hợp vào các hệ thống hiện đại. Dưới đây là những nhóm ưu điểm nổi bật:
8.1. Ưu điểm về chức năng và điều hướng dòng chảy
- Điều khiển lưu chất linh hoạt: cho phép chia dòng, trộn dòng hoặc chuyển hướng giữa các nhánh ống một cách chính xác, tùy vào cấu tạo chữ L hoặc chữ T.
- Tối ưu hóa hệ thống: thay vì phải sử dụng hai van 2 ngã độc lập, chỉ cần một van 3 ngã để thực hiện cùng chức năng – tiết kiệm không gian, vật tư và thời gian vận hành.
- Vận hành nhanh chóng: chỉ cần xoay 90° hoặc 180° là có thể thay đổi trạng thái van.
8.2. Ưu điểm về thiết kế và vận hành
- Thiết kế đơn giản, dễ sử dụng: với dạng bi xoay, van 3 ngã cho thao tác đóng/mở nhẹ nhàng, không cần lực lớn.
- Có thể điều khiển tự động: dễ dàng gắn thêm bộ truyền động khí nén hoặc điện để phù hợp với hệ thống PLC, SCADA.
- Kín tuyệt đối: nhờ gioăng làm kín bằng PTFE, EPDM hoặc Viton – đảm bảo không rò rỉ ngay cả khi làm việc ở áp suất cao.
8.3. Ưu điểm về vật liệu và độ bền
- Chống ăn mòn vượt trội: chất liệu inox 304 hoặc 316 phù hợp với nhiều môi trường như nước sạch, hóa chất, hơi nóng, dung môi, thậm chí cả nước biển.
- Tuổi thọ cao, ít hỏng vặt: van có khả năng chống oxy hóa, không bị mài mòn bởi dòng chảy hoặc nhiệt độ dao động thường xuyên.
Vệ sinh dễ dàng: phù hợp với ngành thực phẩm, dược phẩm – nơi yêu cầu độ sạch và chống bám cặn cao.
8.4. Ưu điểm trong lắp đặt và bảo trì
- Đa dạng kiểu kết nối: ren – bích – hàn, dễ tích hợp vào hệ thống hiện hữu.
- Bảo trì đơn giản: với dòng van bi 3 ngã thân rời (3 mảnh), kỹ thuật viên có thể tháo bi và gioăng để kiểm tra nhanh chóng mà không cần tháo toàn bộ van khỏi hệ thống.
- Dễ thay thế phụ tùng: phần trục, tay gạt, bi van và gioăng đều có thể thay thế độc lập.
8.5.Van được sử dụng rộng rãi bởi vì:
- Chia hoặc trộn dòng linh hoạt giữa ba nhánh đường ống.
- Tiết kiệm không gian nhờ tích hợp nhiều chức năng trong một van.
- Đóng/mở nhanh, vận hành đơn giản với tay gạt 90°.
- Dễ tự động hóa bằng bộ điều khiển khí nén hoặc điện.
- Chất liệu inox bền bỉ, chống ăn mòn, phù hợp nhiều môi trường: nước, khí, hóa chất.
- Đa dạng kết nối: ren, bích, hàn – dễ tích hợp vào hệ thống sẵn có.

9. Ứng dụng của van 3 ngã inox
Van 3 ngã inox được sử dụng rộng rãi trong các hệ thống công nghiệp và dân dụng, nơi cần chia dòng, gom dòng hoặc điều hướng lưu chất giữa nhiều nhánh đường ống. Với khả năng vận hành linh hoạt, vật liệu bền bỉ và khả năng đóng/mở nhanh, dòng van này đặc biệt phù hợp với các môi trường làm việc khắt khe.
9.1. Hệ thống phân phối và chuyển hướng dòng chảy
Chia một dòng lưu chất thành hai hướng khác nhau (dạng chữ T).
Chuyển đổi dòng chảy từ nguồn này sang nguồn khác (dạng chữ L).
Gom hai dòng vào thành một đầu ra (ứng dụng trộn dòng).
→ Phù hợp trong trạm bơm, nhà máy xử lý nước, hệ thống hóa chất tuần hoàn.
9.2. Ngành thực phẩm – đồ uống – dược phẩm
Dễ làm sạch, không bám cặn nhờ vật liệu inox 304/316.
Ứng dụng trong hệ thống CIP, chia đường dẫn chất lỏng, sữa, dung dịch vệ sinh…
Có thể lắp van bi 3 ngã inox kết hợp bộ điều khiển khí nén để vận hành tự động.
→ Phù hợp tiêu chuẩn vệ sinh cao.
9.3. Hệ thống hơi nóng – dầu nhiệt – HVAC
Dùng để chuyển hướng nước nóng, hơi hoặc dầu dẫn nhiệt trong các nhánh sưởi/làm lạnh.
Có thể lắp van điều khiển điện để tích hợp với bộ điều khiển nhiệt độ, van mixing 3 ngã.
→ Ứng dụng trong nhà máy chế biến, hệ thống sưởi trung tâm, công trình điều hòa công nghiệp.
9.4. Hệ thống hóa chất, dung môi, xử lý chất lỏng đặc biệt
Với van 3 cửa inox 316, có thể dùng cho môi trường ăn mòn, oxy hóa nhẹ, chất tẩy rửa, dung dịch công nghiệp.
Đảm bảo an toàn nhờ khả năng đóng kín tuyệt đối và khả năng chịu áp tốt.
9.5. Tự động hóa công nghiệp – điều khiển logic
Khi kết hợp với bộ điều khiển khí nén hoặc điện, van ba ngã trở thành giải pháp điều hướng cực kỳ hiệu quả trong các hệ thống tự động.
Có thể gán vào lập trình PLC hoặc SCADA để điều tiết dòng chảy theo chu kỳ, logic sản xuất.
→ Phù hợp trong dây chuyền sản xuất tự động, nhà máy xử lý nguyên liệu đa điểm.
